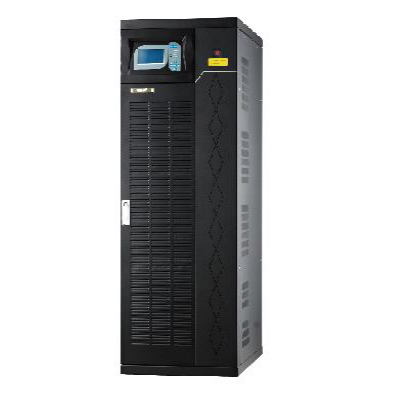

三进三出高频化SH-N33系列双变换在线式UPS，采用先进的功率因数校正技术及性能优越的SPWM逆变器控制技术，具有极高的输入功率因数和极低的输入电流谐波失真，能满足用户需求的新一代的绿色电源装置。此款产品体积小、重量轻，为用户节省空间的同时，其优异的品质更可为IT机房、数据中心、工业自动化、精密仪器设备等提供安全可靠的全面保护。

产品功能

● IT机房 ● 数据中心　　● 自动化设备

● 精密仪器 ● 智能设备

主要特点

绿色高效节省成本

● 采用先进PFC控制技术，输入功率因素﹥0.99，有效提高电能利用率、减少谐波污染，降低电网负荷；整机体积小、重量轻，环境利用率高、降低投资成本.

● 符合国家标准的EMC电磁兼容特性，降低、避免各类干扰，保证电网纯净.

DSP数字化控制提高性能

● 逆变控制、相位同步、逻辑控制等采用DSP数字化控制，整机精度高、速度快、性能好.

多级保护安全运行

● 具有输入过压、输入欠压、过载、短路、缺相、相序错误等告警及保护功能，适应性强，抗负载能力强.

设计完善可靠性高

● 自主专利的无主从自适应并联技术，可任意在线并联扩容或N+1冗余并联，满足用户边建设边投资的成长需求：

● 各并联设备无主从之分，避免单一故障点.

● 无需任何附件可实现N+1并联.

● 理论上无并机数量限制.

● 手动维护旁路设计，维修时仍然可以对负载进行不间断供电，提高可靠性及可维护性.

● 风机智能调速，延长风机寿命，降低UPS工作噪音.

人性管理操作简便

● 中/英文LCD大液晶显示，1000条历史记录功能，准确显示UPS工作状态.

● 完善的网络监控方案，具实时监控、自我诊断、智能查询、自动告警、自动存盘等功能，随时对UPS运行情况了如指掌.

增值选件

● 自主专利MMBM-2智能化电池监控管理系统

● 实时监测电压、电流、电池温度等

● 智能分析电池工作状态

● 系统异常声光告警

● 实时状态记录保存功能

● RS232、RS485接口远程监控功能

● 管理方便，安装简便

规格参数表

指标型号指标		SH-N-3310	SH-N-3315	SH-N-3320	SH-N-3330	SH-N-3340	SH-D-3350	SH-N-3360
输入特性	电压范围 (VAC)	380(-45%～25%)
	整流输入频率范围 (Hz)	50/60±5%(±10%) 旁路输入同步跟踪
	旁路输入电压范围(V)	+15%(+20%可选)/-25%
	输入功率因数	≥0.99
	相数	3φ4W+PE
	电池电压 (VDC)	348
	充电电流(A)	4/6				4/8
输出特性	容量 (KVA)	10	15	20	30	40	50	60
	电压 (VAC)	三相380±1%(400±1% 、415±1%可选)
	频率 (Hz)	市电正常，自动同步跟踪；市电异常，本机50±0.2%
	三相相位误差	≤2度
	并联方式 (并机型)	并机可选；无主从自适应并联，可多台扩容并联或N+1并联冗余
	波形失真	线性负载下THD≤3%
	静态旁路转换时间 (ms)	0
	系统效率	≥90％				≥91％
	过载能力	130％满载时维持1分钟，150％满载时维持10秒
其它特性	手动维护旁路	提供无转换时间的维修旁路开关
	直流启动功能	具备直流启动功能
	备用时间	电池供电时间可任意配置
	电池管理	定时自动均/浮充转换，具备电池自测试功能，当电池异常时自动告警并判断电池好坏
	电池监测功能 (选件)	MMBM电池监控管理系统，实时监测单节电池工作状态
	LCD显示	三相输入电压、输出电压、电池电压、负载大小、电池充放电电流、历史记录的查询等
	LED显示	整机的工作状态
	报警功能	市电异常、电池欠压、过载、UPS故障
	通信功能	提供干接点通信和RS232/RS485，可选配SNMP选件实现UPS的智能监控。
	保护功能	电池低压保护、过载保护、过温保护、输出短路保护、输出过/欠压保护
	远程监控 (选件)	独立的数字化远程监控器，通过RS485支持，距离可达1000米，实现安全、便捷的远程监控
	电磁兼容	符合GB7260.2
	音频噪音 (dB)	＜60（离箱体正面一米处）				＜65（离箱体正面一米处）
	尺寸(宽×深×高) (mm)	400×800×1180				500×800×1600
	重量 (kg)	105	115	115	125	215	235	255
