模块化RM系列10-400KVA
产品型号：RM10KVA~RM400KVA
输出功率：10-400KVA
输入电压：380V/400V/415V(线电压）
输出电压：380V/400V/415V（线电压）
电池电压：±240VDC（32~44节可设置）
延时时间：
在线订购产品详情
产品功能

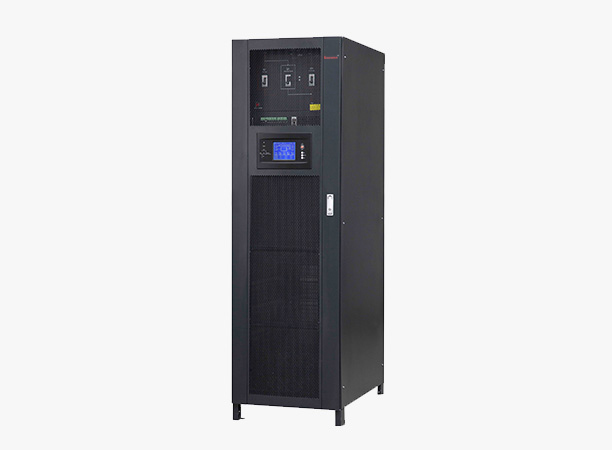

RM系列模块化UPS
RM系列模块化UPS电源是业界领先的全数字化电源产品，集中了单进电子与自动控制领域较先进的技术成果，使得关键设备的供电可靠性、可用性、可维护性得到了突破性的提高。 RM系列模块化UPS电源结合了传统塔式机型的技术特点与现代机房模块化的需求，在实现模块化设计的同时，保证了系统的高可靠性。此系列产品各项性能指标均达到国际领先水平，拥有相当高的性价比，是各行业高可靠供电需求.
主要特点：
1、UPS系统模块化设计，N+X冗余，在线热插拔升级扩容。
2、超强的负载适应性以及带载能力，超强的电网适应性。
3、绿色节能电源：整机效率大于95%，输入功率因数大于0.99，输入电流谐波小于3%。
4、功率模块配置双DSP控制器，模块独立自主控制，无单点故障风险。
5、整流、逆变、充电、放电全部实现DSP数字化控制。
6、采用IGBT模块而非分立器件，大大地提高了功率模块与系统的可靠性。
7、全正面维护，提供上下进线方式，方便用户接线。
8、超大屏幕触摸屏人机界面，信息量丰富。
9、独立充电系统，强大的充电能力，完善的电池管理方案。
10、全数字化模块并联技术，极佳的环流指标。
11、可紧靠其他设备安装，节省机房空间。
12、冗余智能调速风扇，低噪节能。
13、系统机柜内部集成配电系统，安装极其方便并且节省用户投资。
14、卓越的发电机匹配性能。
15、 可由电池直流启动（冷启动），方便操作。
16、所有电路板均采用三防工艺。
系统选件
1、SNMP网络通讯卡
2、 防雷模块
3、电池温度补偿器
4、手机短信报警器
5、防尘网
高可靠性设计方案
RM系列模块化UPS电源采用集成封装IGBT模块而非分立器件（如图所示）。相对于分立IGBT器件，集成封装IGBT模块具有更大的电流承载能力，更小的功耗，对于提高功率模块的效率与可靠性有着巨大的好处。采用分立器件进行功率模块的设计，需要进行多个IGBT器件的并联，同时需要处理续流二极管的设计与工艺问题，给系统的可靠性以及生产过程的一致性都带来了极大的风险。集成封装的IGBT模块具有较大的电流通断能力，不需并联即可满足功率模块的需求，同时集成了续流二极管，降低了设计工艺与生产过程的风险。通过采用集成封装的IGBT模块，RM系列产品在实现高效率、低功耗的同时，保证了功率模块以及系统的高可靠性。
规格参数表
容量 | 10-400KVA | ||||
主路输入 | |||||
输入电压 | 380V/400V/415V(线电压） | ||||
输入频率 | 50/60Hz | ||||
功率因数 | >0.99 | ||||
电流畸变率 | THDi<3%（100%线性负载） | ||||
电压范围 | 304V~478Vac(线电压）满载304V~228Vac(线电压）负载从100%到75%之间功率线性降额 | ||||
频率范围 | 40Hz-70HZ | ||||
电池 | |||||
电池电压 | ±240VDC（32~44节可设置） | ||||
充电功率 | 20%*系统功率 | ||||
充电电压精度 | ±1% | ||||
旁路 | |||||
旁路电压 | 380V/400V/415V（线电压） | ||||
电压范围 | -20%-+15% | ||||
旁路频率范围 | 50/60Hz(额定频率）±1Hz,±3Hz,±5Hz | ||||
输出 | |||||
输出电压 | 380V/400V/415V（线电压） | ||||
电压精度 | ±1% | ||||
电压畸变率 | THD<1%(线性负载),THD<5%(非线性负载) | ||||
功率因数 | 0.8 | ||||
三相相位精度 | 120°±0.5° | ||||
峰值比 | 3:1 | ||||
过载能力 | 110%,1小时后转旁路 | ||||
125%,10分钟后转旁路 | |||||
150%,1分钟后转旁路 | |||||
>150%,200ms后转旁路 | |||||
系统 | |||||
系统效率 | 正常模式:95% | ||||
显示 | LCD+LED,触摸屏+键盘 | ||||
防护等级 | IP20 | ||||
通信接口 | RS232,RS485,干接点,SNMP卡,EPO | ||||
接线方式 | 支持上下进线 | ||||
运行温度 | 0-40℃ | ||||
存储温度 | -25℃~70℃ | ||||
相对湿度 | 0-95%(无凝露) | ||||
噪音(dB) | <55dB | ||||
RM系列—RM主机柜机机械特性 | |||||
重量(KG) | 3模块机 | RM030/10 RM045/15 RM060/20 | 120KG | ||
6模块机 | RM060/10 RM090/15 RM120/20 | 176KG | |||
10模块机 | RM100/10 RM150/15 RM200/20 | 196KG | |||
PM10 | 10KVA功率模块 | 20KG | |||
PM15 | 15KVA功率模块 | 21KG | |||
PM20 | 20KVA功率模块 | 22KG | |||
尺寸(W*D*H)(mm) | 3模块机柜 | 600*900*1100 | |||
6模块机柜 | 600*900*1600 | ||||
10模块机柜 | 600*900*2000 | ||||
功率模块 | 440*590*134 (10KVA/15KVA/20KVA) | ||||
RM系列—RM060/20B主机柜机机械特性 | |||||
重量(KG) | 型号 | RM030/10B RM045/15B RM060/20B | 280KG | ||
PM10 | 10KVA功率模块 | 20KG | |||
PM15 | 15KVA功率模块 | 21KG | |||
PM20 | 20KVA功率模块 | 22KG | |||
尺寸(W*D*H)(mm) | 机柜 | 600*1020*2000 | |||
功率模块 | 440*590*134（PM10/PM15/PM20) | 数量 | 3 | ||
电池包模块 | 824*120*177 | 数量 | 16 | ||
PDU模块 | 440*590*134 注：当插入PDU模块时功率模块插槽减少一个 | ||||
